Tuotteen kuvaus

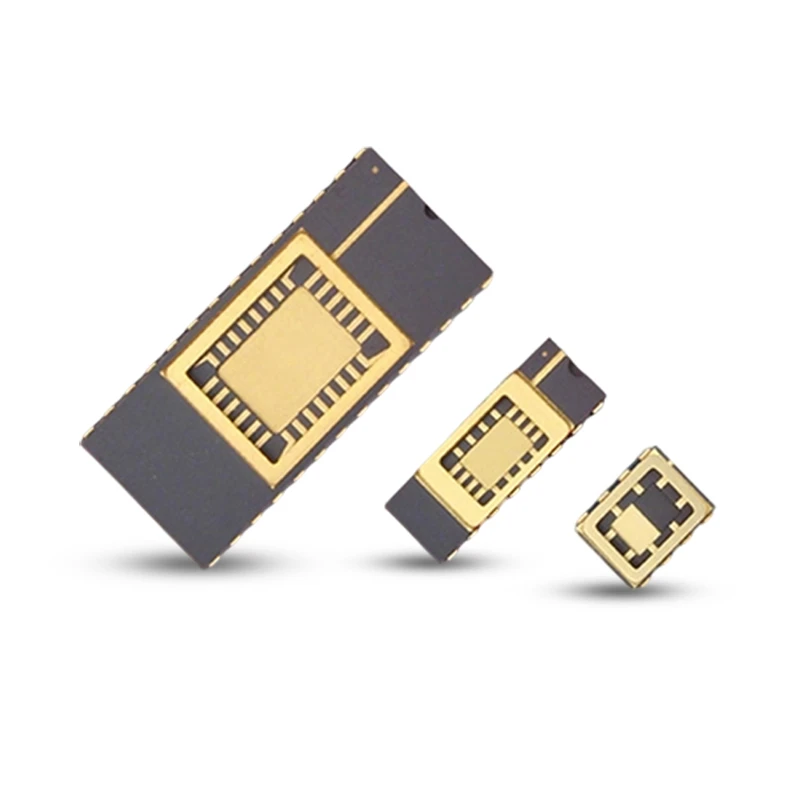

Kaksirivinen-keraaminen läpireikäinen-reikäpaketti on suunniteltu huippuluokan-puolijohdesovelluksiin, ja se tarjoaa erinomaisen kaasun-tiiviin suojan ja lämmönsäätelyn. Integroimalla tehokkaat -jäähdytyslevyt rinnakkaissaumahitsaus- tai metalliseosjuotetiivistystekniikoihin, se luo vakaan ympäristön, joka suojaa kriittisiä sisäisiä moduuleja ulkoisilta häiriöiltä. Hyödyntämällä edistyneitä monikerroksisten keraamisten sintrausprosesseja varmistamme elektronisten komponenttien korkean -luotettavuuden. Joustavilla materiaalivaihtoehdoilla ja tiivistysmenetelmillä tämä paketti tarjoaa keskitetyn-ratkaisun signaalinkäsittelyyn ja tehonsäätöön monimutkaisissa ympäristöissä.

Ominaisuudet

Korkea kaasutiiviys
Erinomainen lämmönkestävyys
Ylivoimainen korkean{0}}taajuuden suorituskyky
Lämmön- ja korroosionkestävyys
Vahva säteilynkestävyys

Integroitu jäähdytyselementtisuunnitteluominaisuus
Matala vastus
Korkea eristyskyky
Korkea kovuus ja iskunkestävyys
Korkea kosteudenkestävyys

Päämallitaulukko (mm)

CDIP-pakkauksessa on 2,54 mm:n jako ja pintojen lukumäärä 64:ään, ja se tarjoaa kapeita (7,62 mm), keskikokoisia (10,16 mm) ja leveitä (15,24 mm) jänteitä. Vaihtoehtoja ovat integroidut jäähdytyslevyt ja tiivistysmenetelmät rinnakkaissaumahitsauksella tai seosjuotteen uudelleenvirtauksella, joita käytetään laajalti IC:issä, optoerottimissa ja korkeaa luotettavuutta vaativissa MEMS:issä.

Tuotteen malli	Keraaminen rungon koko	Lead Pitch	Tiivistysalue	Die Kiinnitysalue	Kokonaispaksuus
D48L2-01	60.96×15.00	2.54	12.70×12.70	8.89×8.89	2.40
D40L2-01	50.80×15.00	2.54	12.70×12.70	7.87×7.87	2.40
HD36-01	45.72×14.98	2.54	20.20×8.54	24.70×14.50	2.00
D28S2-03	38.60×7.37	2.54	38.40×7.20	2.10×3.30	3.70
D28S2-01	35.56×7.37	2.54	11.80×7.20	7.11×5.59	2.15
D28L2-01	35.56×15	2.54	12.70×12.70	6.40×6.40	2.50
D24S2-04	30.48×7.37	2.54	11.94×7.36	5.75×3.80	1.75
D24S2-02	33.50×7.37	2.54	32.80×7.10	3.80×2.85	3.50
D24S2-01	30.48×7.37	2.54	14.40×7.20	9.15×4.45	2.16
D24L2-01B	30.48×15.00	2.54	12.70×12.70	6.40×6.40	2.40
D24L2-01	30.48×15.00	2.54	12.70×12.70	6.40×6.40	2.40
D18M2-01	22.86×9.91	2.54	9.40×8.70	5.50×5.00	2.40
D16S2-11	20.60×7.37	2.54	19.20×7.00	3.30×5.00	2.80
D16S2-06	20.32×7.37	2.54	16.60×7.20	2.60×3.20	3.30
D16S2-05	20.00×7.37	2.54	19.60×7.00	3.90×5.40	3.40
D16S2-02/K	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02C	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02B	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02A	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D08S2-12	9.70×7.37	2.54	7.70×7.00	4.20×5.00	2.10
D08S2-11A	9.70×7.37	2.54	9.30×7.20	2.70×2.50	3.40
D08S2-03B	9.90×7.37	2.54	9.70×7.17	3.55×5.37	3.00
D08S2-03A	9.90×7.37	2.54	9.70×7.17	3.55×5.37	3.00
D08S2-01	10.16×7.37	2.54	8.80×6.90	5.10×3.40	2.10
D08M-04	19.46×9.91	7.62	19.10×8.80	7.60×4.40	3.50
D08M-01A	14.22×10.03	2.54	13.40×9.60	9.60×8.10	30
D06S2-02	9.00×7.37	2.54	7.20×6.20	3.70×3.00	3.10
D06S2-01	9.70×7.37	2.54	9.30×6.90	7.30×3.30	3.50
D04S2-01	4.70×6.60	2.54	6.60×4.70	2.60×3.00	2.90

Keraaminen asiantuntemus

Tessvida on Total Kit Solutions (TKS) -asiantuntija, joka palvelee keskeisiä toimialoja: puolijohde- ja elektroniikkateollisuus, lääkinnälliset laitteet, FPD/LED, koneet, petrokemian tuotteet, autot ja liikenne, energia ja sähkö sekä ruoka ja maatalous. Kypsällä toimitusketjulla ja edistyneillä prosesseilla (isostaattinen puristus, geelivalu, kuivapuristus) tarjoamme -päähän-päähän ulottuvia ominaisuuksia materiaalin valmistelusta, valusta, sintrauksesta tarkkuuskoneistukseen ja jälkikäsittelyyn.

Joustavat räätälöidyt palvelumme tukevat syvän asiantuntemusta erittäin-puhtaista keramiikasta ja vahvaa resurssien integrointia. Ne vastaavat tarkasti asiakkaiden tarpeita materiaalivalinnasta valmiiden tuotteiden toimitukseen.
